Изготовление ульев. Сборка и доводка корпусов

СБОРКА И ДОВОДКА КОРПУСОВ

Для сборки корпусов надо обязательно сделать шаблон. Для этого надо взять ровный кусок плотной древесностружечной плиты (ДСП) или щит из досок размером 540 х 480 мм (рис. 1)

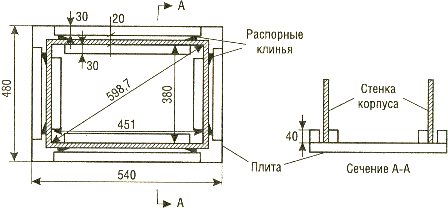

Рис.1. Шаблон для сборки корпуса улья (мм)

На рисунке в качестве примера указаны размеры шаблона для сборки корпусов тонкостенного улья (стенка 20 мм) с внешним размером 491 х 420 мм и внутренним — 451 х 380 мм.

По периметру на щите закрепить на клее и шурупах внешние упорные планки высотой 40 мм и шириной 30 мм. На указанных расстояниях также закрепить внутренние упорные планки. От правильности расположения этих планок будут зависеть внутренние размеры корпусов, поэтому при установке этих планок надо выдерживать не только размеры 451 х 380 мм, но и контролировать прямоугольность углов по указанным на рисунке размерам двух диагоналей 598,7 мм.

Перед окончательной сборкой корпуса надо предварительно подобрать четыре заготовки стенок. Смысл этой работы состоит в том, что места сплочения досок на углах корпусов не должны совпадать (рис. 2).

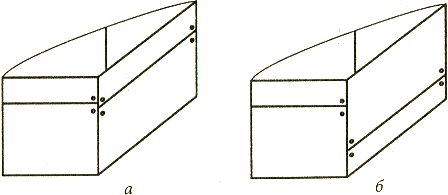

Рис. 2. К подбору заготовок корпуса улья:

а - неправильно; б - правильно

Понятно, что корпус, собранный так, как показано в случае б, будет прочнее, чем в случае а. После такого подбора следует обозначить верх и низ на каждой заготовке, все четыре заготовки сложить в пакет и проконтролировать визуально однообразие их размеров по высоте. Если будут замечены небольшие несоответствия размеров заготовок по высоте, то надо их откалибровать (произвести дофуговку заготовок в составе пакета), то есть сделать все заготовки одинаковыми по высоте.

После этого можно будет приступить к сборке корпуса. Для этого заготовки по одной ставят вертикально в шаблон и закрепляют их распорными клиньями (рис. 1). Когда все заготовки будут закреплены в шаблоне, надо обязательно проследить, чтобы верхние срезы всех заготовок лежали в одной плоскости, то есть чтобы не было «винта». Перекос досок в этом случае может быть следствием того, что в процессе закрепления распорными клиньями одна из заготовок случайно сдвинулась по высоте. Устраняют «винт» постукиванием молотком в нужном месте.

Если все исходные размеры заготовок были выдержаны с необходимой точностью, то корпус «сядет» на шаблон плотно и без перекосов. Если этого не произойдет, то надо выяснить, что мешает, и произвести доводку этой заготовки. После этого снять с шаблона переднюю или заднюю стенку, выбив соответствующие клинья, промазать водоупорным клеем все места стыков и опять закрепить заготовку на своем месте. Опять проверить «винт» и начать скрепление углов. Самое надежное скрепление углов на саморезах. Затем точно так же закрепляется противоположная стенка (контроль «винта»!). Дальше убирают все распорные клинья и при помощи стамески корпус аккуратно снимают с его посадочного места на шаблоне.

Если все сделано правильно, то получается ровный прочный корпус необходимых размеров, который надо поставить на сутки для просушки клея. При необходимости окончательную доводку корпуса в пределах 1 мм можно произвести следующим образом. На обратную сторону шаблона для сборки корпусов закрепить лист наждачной шкурки, а затем поместить на нее корпус и короткими вращательными движениями влево-вправо убрать лишнее на кромках (рис. 3).

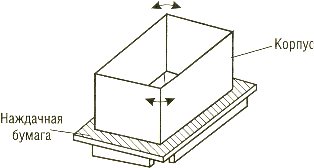

Рис. 3. Доводка корпуса

Рекомендуется внутри каждого корпуса ставить метку о материале корпуса и дате его изготовления. После всех этих работ корпус полностью готов для его оснащения и покраски.
